LED-Handläufe
LED-Handläufe verbinden Handlauf und Beleuchtung: In eine Aussparung des Handlaufs werden LED-Module eingesetzt, die Treppe oder Weg ausleuchten. Neben Einzelmodulen finden Sie das LUNORA®-System.

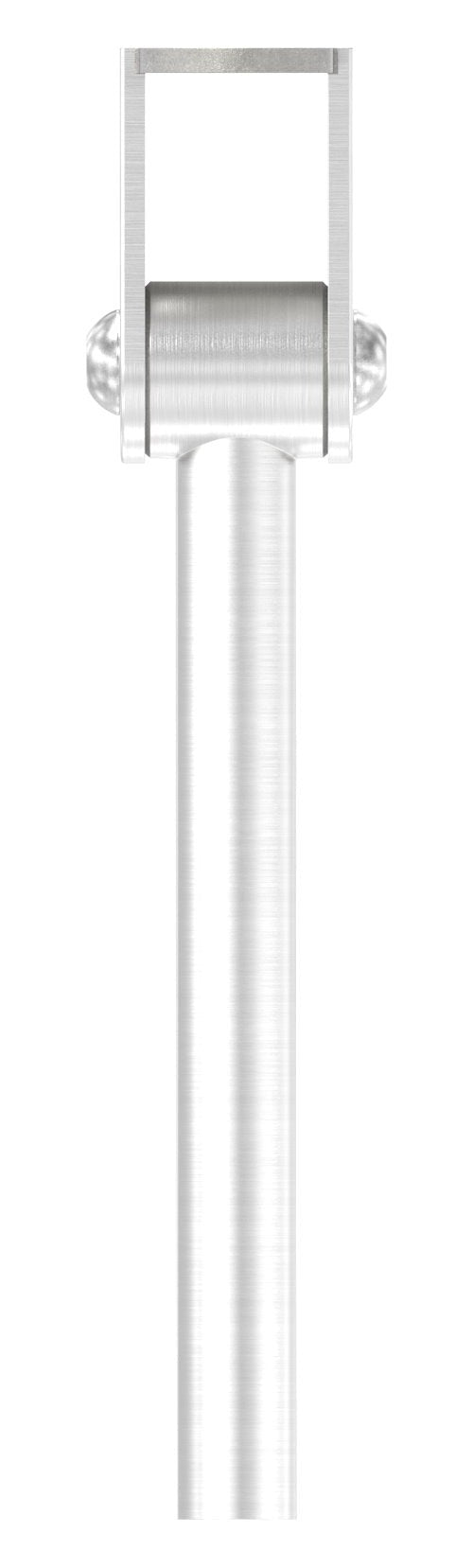

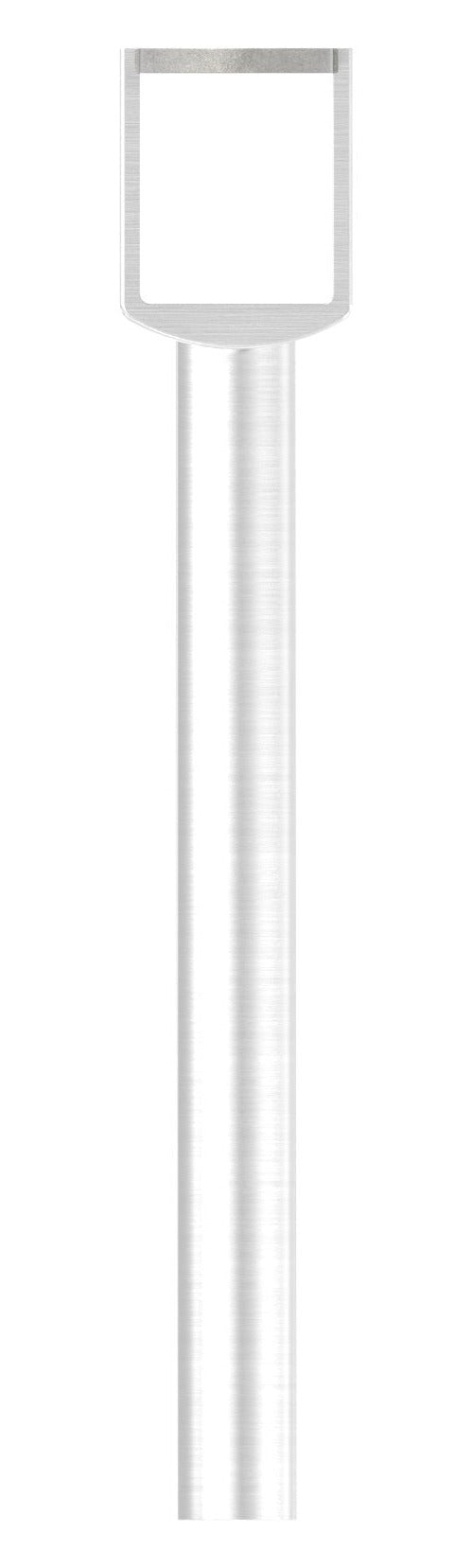

Das Sortiment im Überblick
Häufige Fragen
Wie wird ein LED-Handlauf beleuchtet?

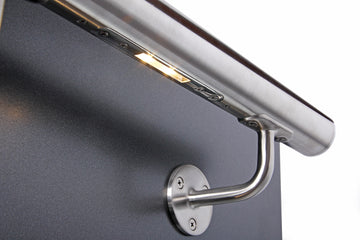

In eine Nut des Handlaufs werden LED-Module eingesetzt und über ein Netzteil versorgt. So entsteht eine blendfreie, indirekte Beleuchtung.
Was ist LUNORA®?
Ein LED-Handlaufsystem mit aufeinander abgestimmten Komponenten für eine gleichmäßige Ausleuchtung.
Montage der LED-Lichtmodule
So einfach werden die LED-Lichtmodule in den Handlauf eingebaut. Alle Handläufe mit Aussparungen aus unserem Sortiment sind bereits für die Module vorbereitet.

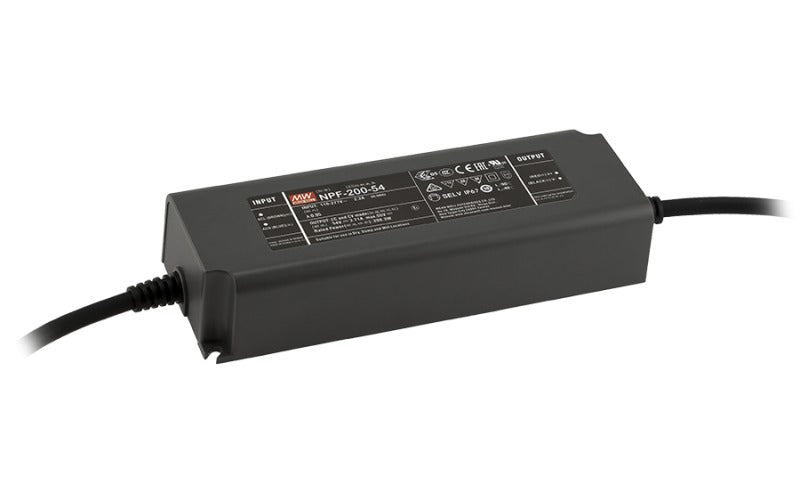

Stromversorgung & Aufbau des Systems

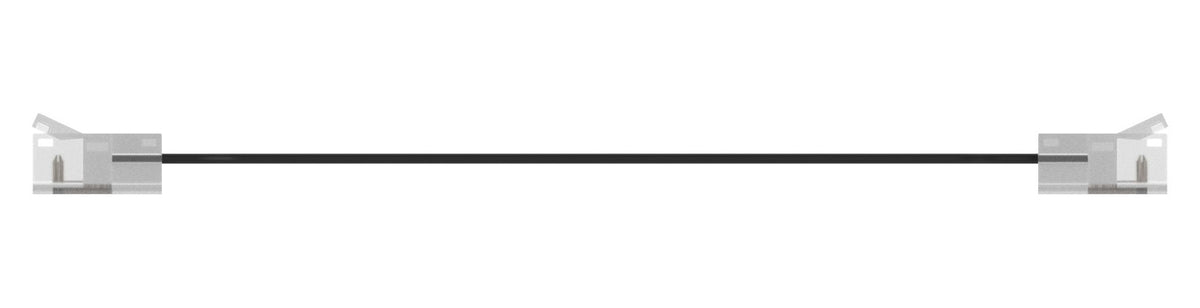

Die Stromversorgung mittels Netzteil/Trafo wird mittig eingespeist. Pro Seite können bis zu 9 Module in Reihe geschaltet werden (max. 18 Module je Netzteil). Das Anschlusskabel verbindet den Trafo mit den Y-Kabeln — diese dienen sowohl als Anschluss für die einzelnen LED-Module als auch zum Verbinden weiterer Y-Kabel. Das letzte Y-Kabel jeder Seite wird mit einer Abschlusskappe abgedichtet, um das System vor Wasserschäden zu schützen.
Einbau in 3 Schritten

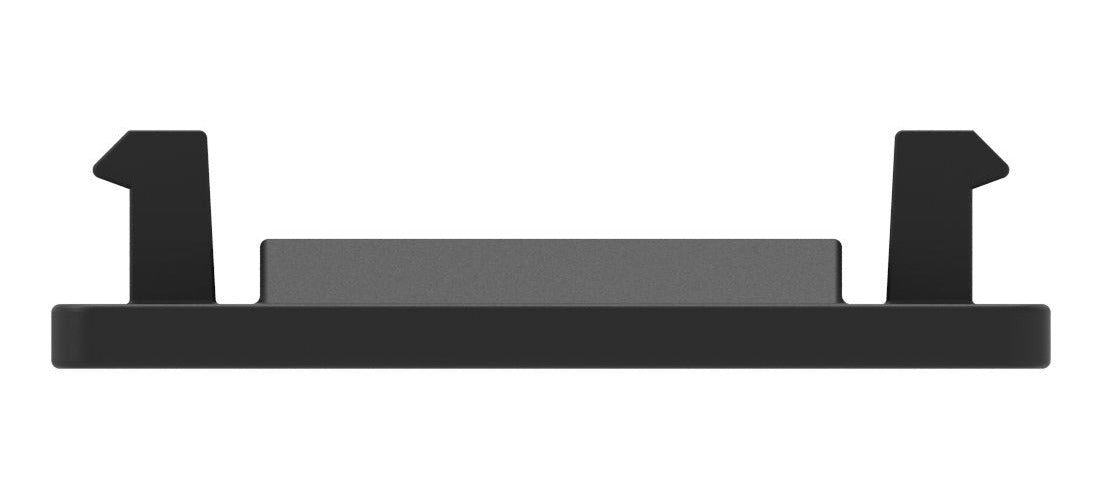

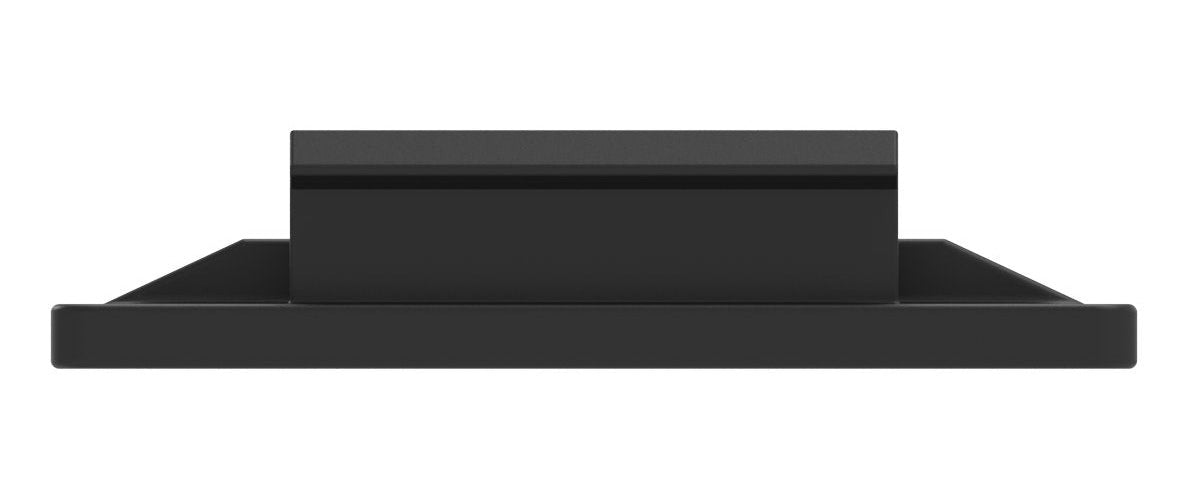

Schritt 1: Arbeiten Sie den notwendigen Ausschnitt nach Zeichnung in Ihr Bauteil ein. Entgraten Sie die Innenseite des Ausschnitts und der Bohrungen. Schieben Sie den Nutstein nach Zeichnung (geringstes Maß [A] in Richtung Ausbruch zeigend) mit Hilfe einer abgewinkelten Zange in das Bauteil.
Schritt 2: Schrauben Sie die Nutsteine mit den beiliegenden Befestigungsschrauben M3 × 6 mm an das Bauteil.
Schritt 3: Verbinden Sie das Kabel des Moduls mit dem Y-Kabel. Verschrauben Sie das Modul mit den Nutsteinen (M3 × 6 mm). Verschließen Sie am letzten Modul das offene Ende des Y-Kabels mit der Endkappe.

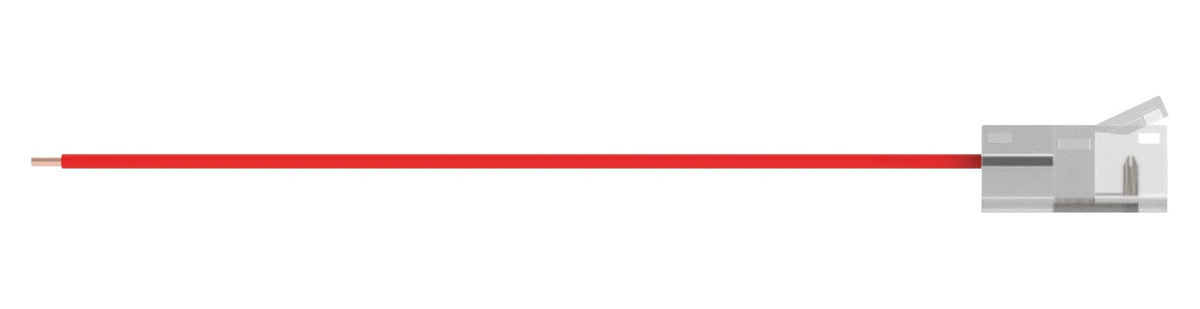

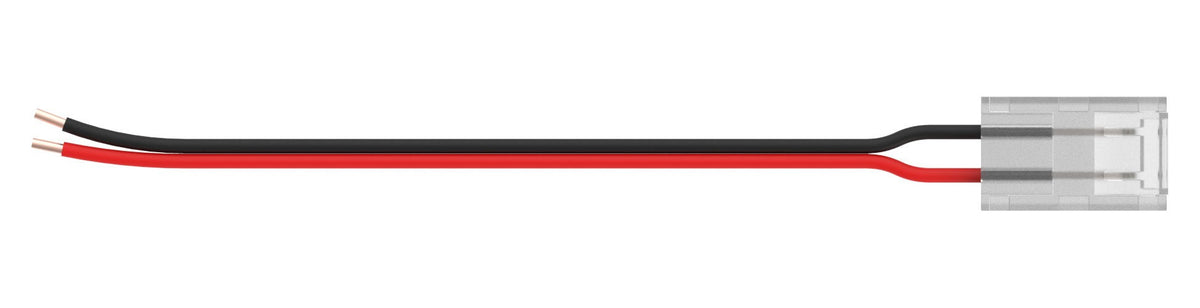

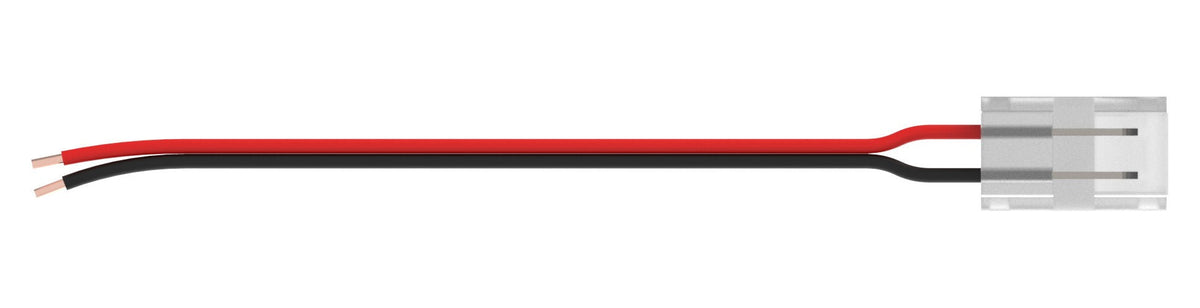

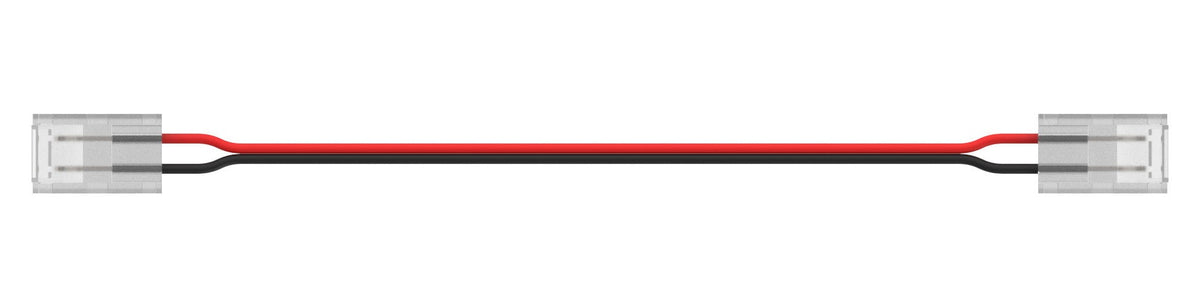

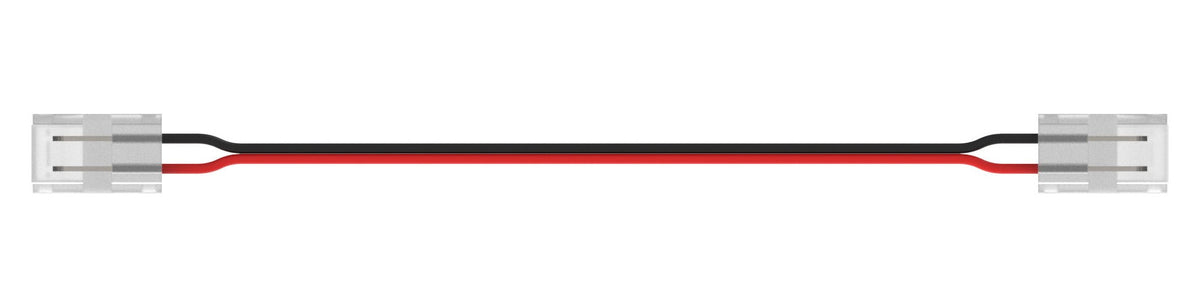

Kabelanschlussplan
Maße der Aussparung
Für die Selbstmontage in eigene Rohre: Die Aussparung ist 151 mm lang (Radius 7 mm), die Bohrungen sind für M3 gesenkt.
Sicherheitshinweise

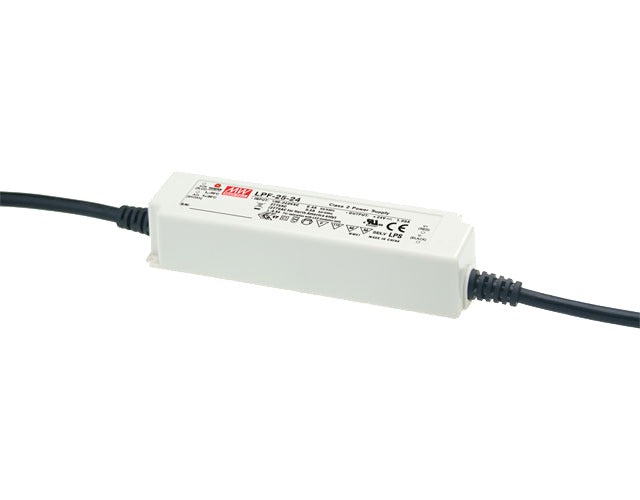

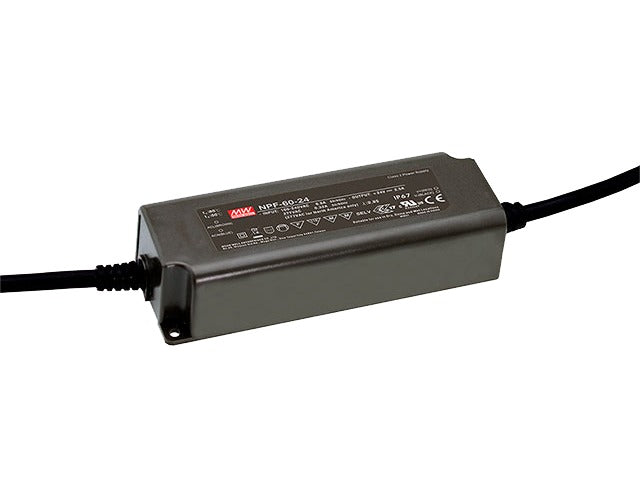

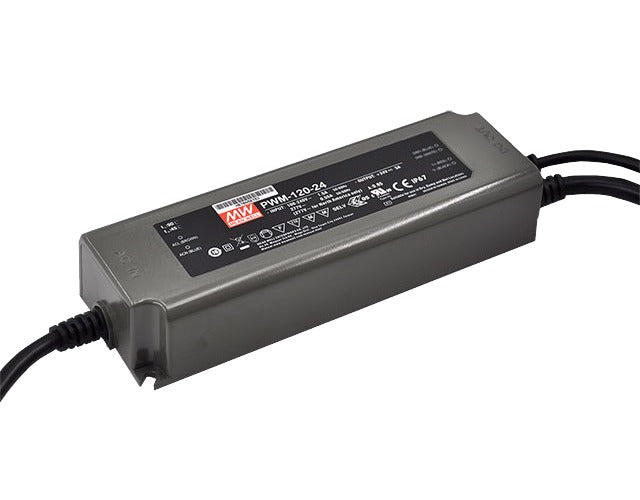

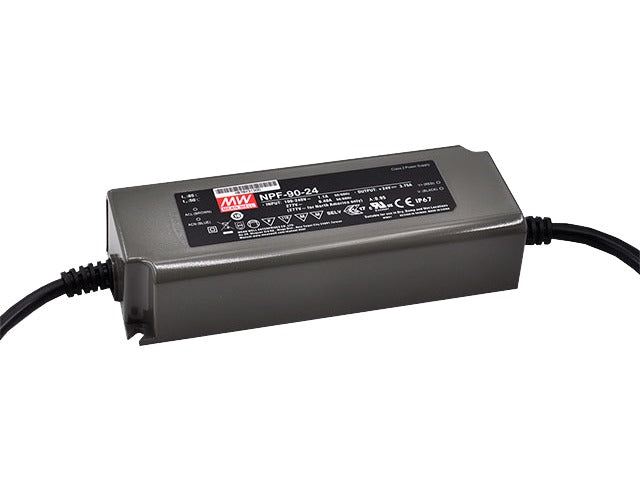

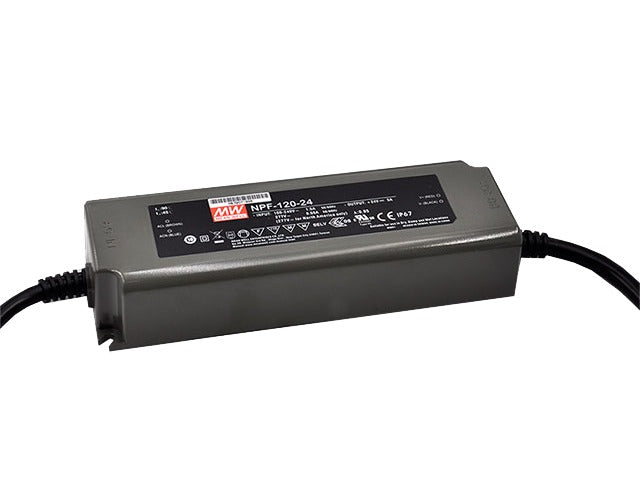

- Stromversorgung nur über ein geeignetes 24-V-DC-Netzteil — bis zu 18 Module an 24 V DC (9 Module je Seite)
- Netzteilzuleitung nur an das gekennzeichnete Anschlusskabel anschließen
- Für die Kabelverbindungen dürfen nur aufeinander abgestimmte Originalkabel verwendet werden
- Steckverbinder vom Netzteil zum ersten Modul müssen wasserdicht (IP65) ausgeführt werden
- Der Netzanschluss darf nur durch geeignetes Fachpersonal durchgeführt werden; landesspezifische Anforderungen sind zu berücksichtigen
Wichtig: Die Netzspannung von 230 V darf nicht in den Handlauf eingespeist werden, sondern muss außerhalb des Bauteils auf Niedrigspannung transformiert werden — andernfalls besteht Lebensgefahr durch Stromschlag. Auf korrekte Polung achten:
