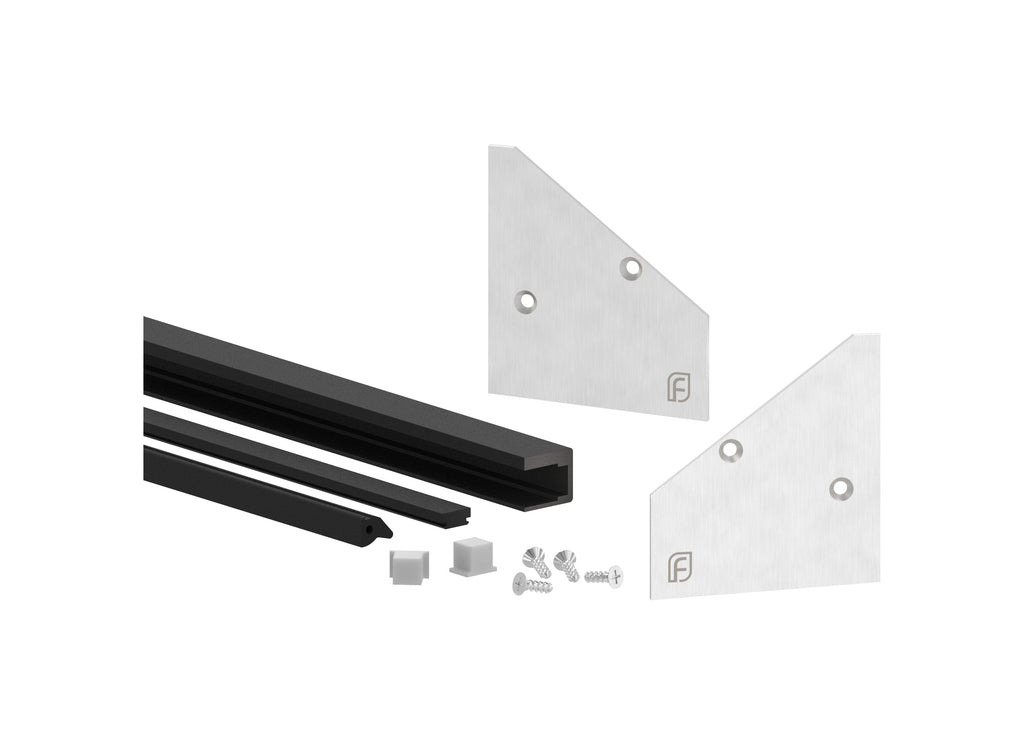

Montage-Set zu Vordach-Profil eleganza CANOPY, bestehend aus 1 x Auflagegummi, 1 x Glasschutzgummi (geteilt), 1 x Dichtungsgummi, 2 x Scheibensicherung, je 1 seitliche Endkappe links/rechts inkl. Befestigungsschrauben, 1x Montageanleitung

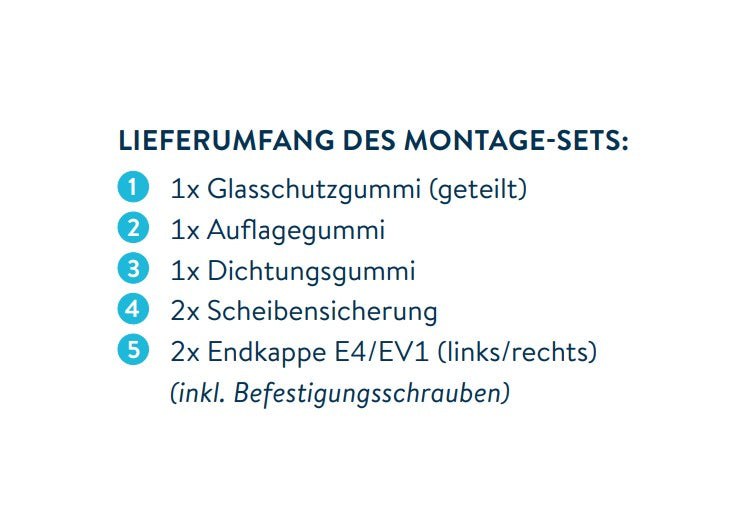

✓ bestehend aus:

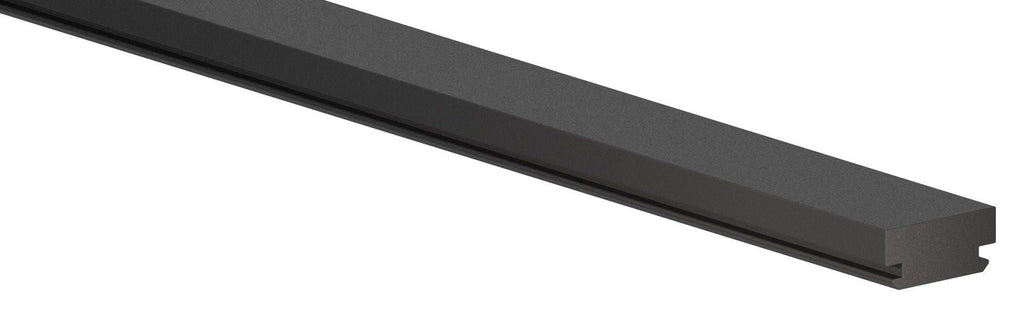

✓ 1x Auflagegummi

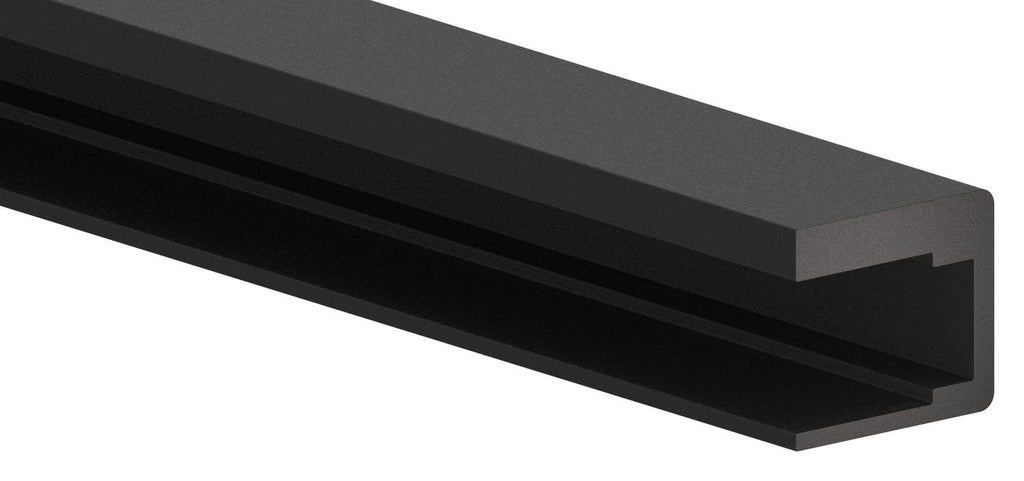

✓ 1x Glasschutzgummi (geteilt)

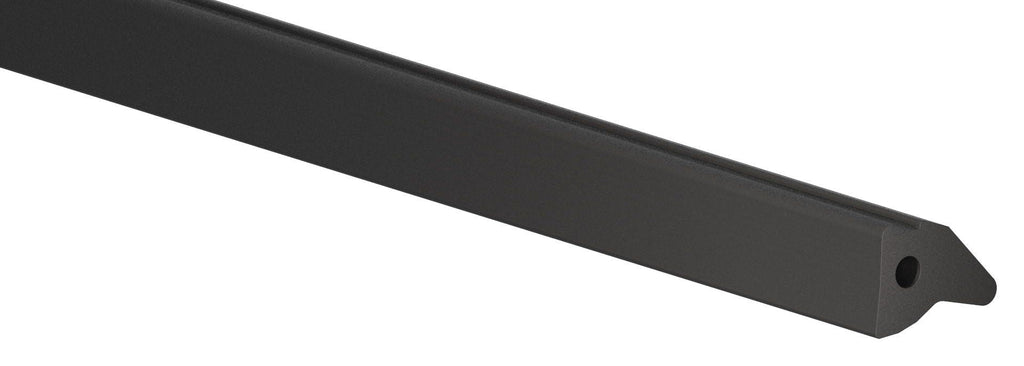

✓ 1x Dichtungsgummi

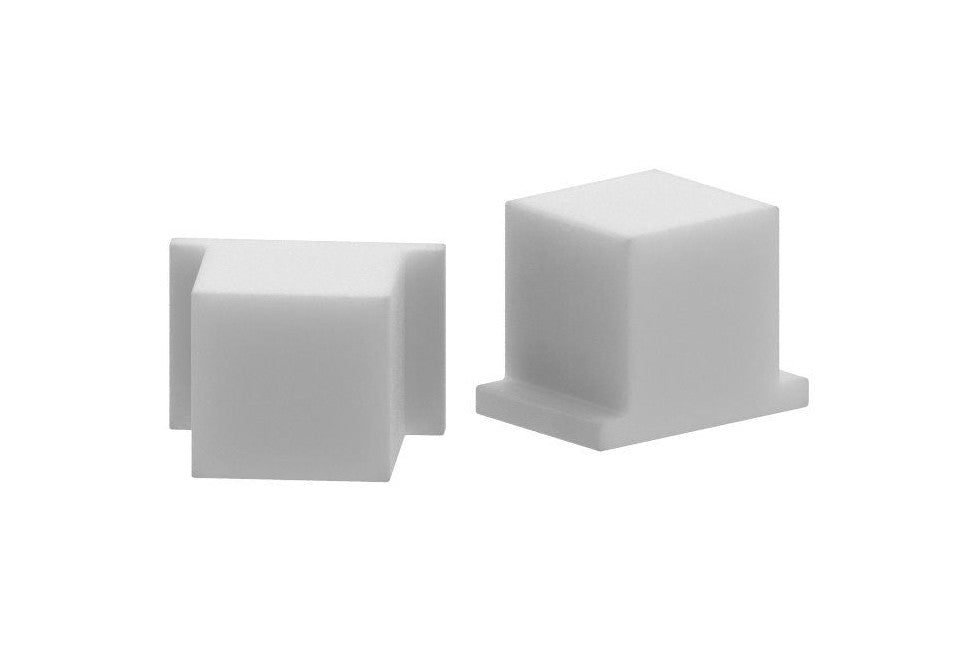

✓ 2x Scheibensicherung
✓ 1x Montageanleitung
✓ VSG aus 2 x 8 mm TVG mit 1.52 mm SGP-Folie
Technische Daten
| für Profil Länge | für Glasstärke |
|---|---|
| 1405 mm | 17,52 mm |
| 1405 mm | 21,52 mm |
| 1605 mm | 17,52 mm |
| 1605 mm | 21,52 mm |
| 1805 mm | 17,52 mm |
| 1805 mm | 21,52 mm |
| 2005 mm | 17,52 mm |
| 2005 mm | 21,52 mm |
| 2205 mm | 17,52 mm |
| 2205 mm | 21,52 mm |
| 2405 mm | 17,52 mm |
| 2405 mm | 21,52 mm |
| 3000 mm | 17,52 mm |
| 3000 mm | 21,52 mm |
| 6000 mm | 17,52 mm |
| 6000 mm | 21,52 mm |
Hinweise

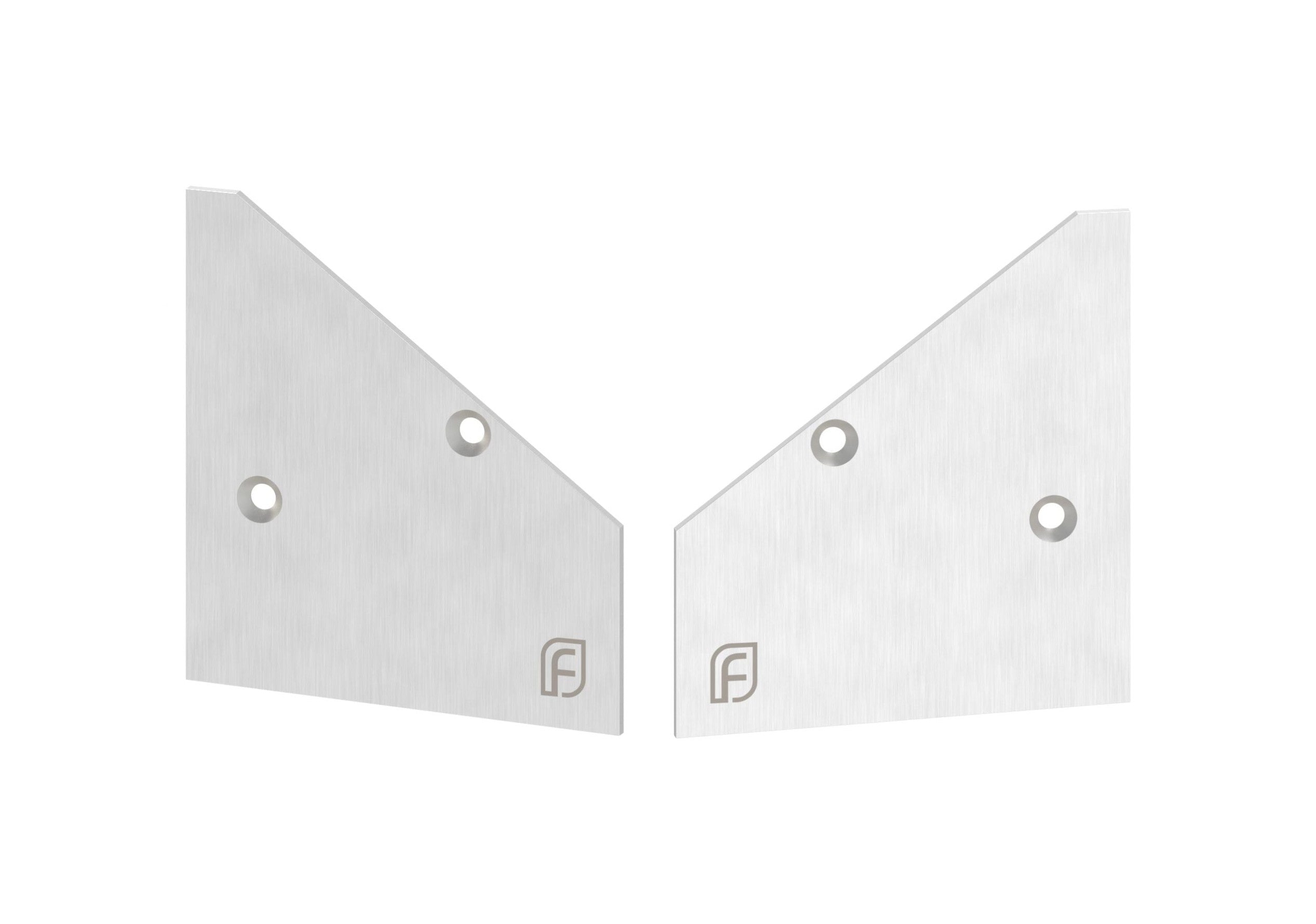

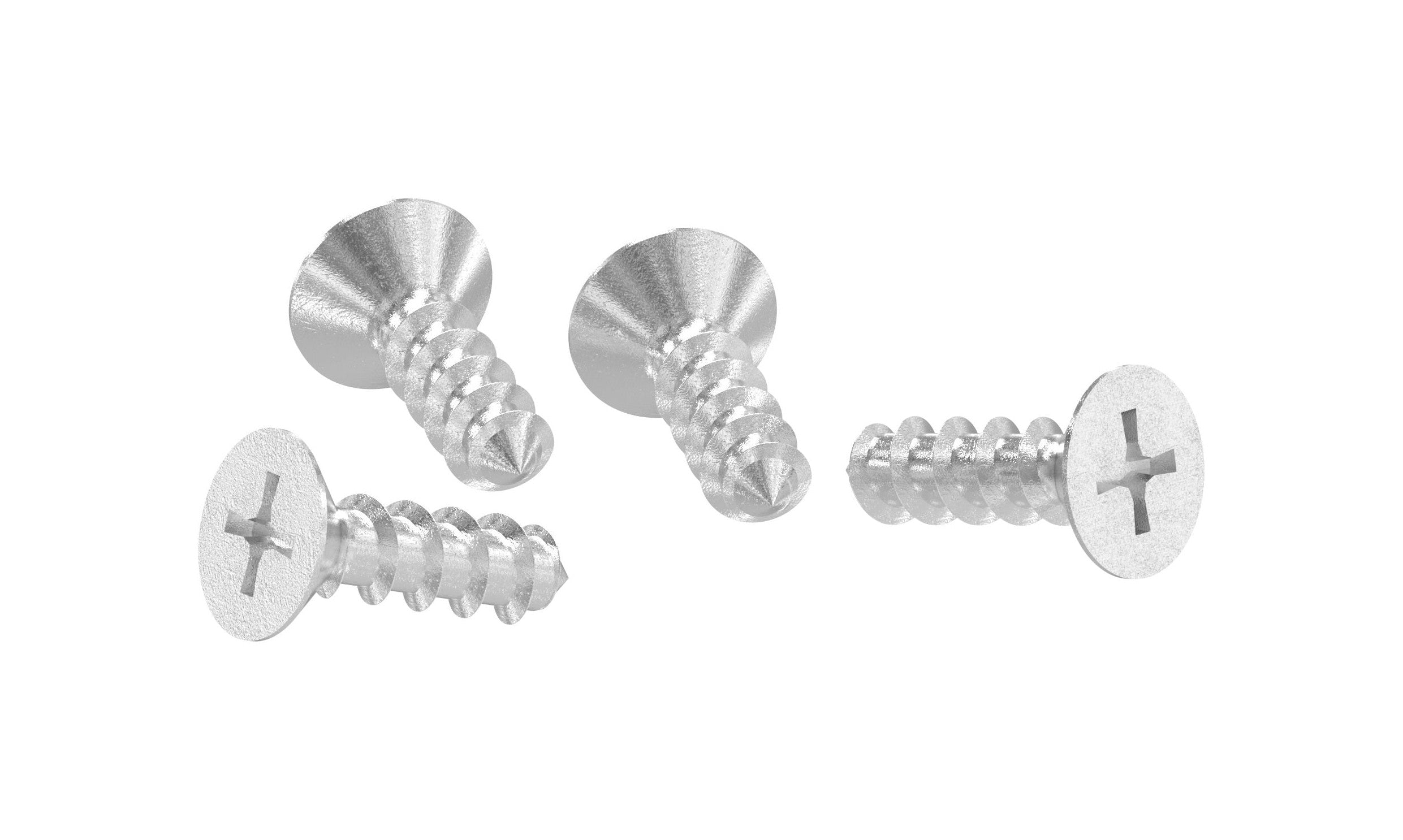

- 1x seitliche Endkappe links,1x seitliche Endkappe rechts, inklusive Schrauben
- VSG aus 2 x 10mm TVG mit 1.52 mm SGP-Folie Schneelast: bis zu 5.5 kN/m2 , entspricht ca. 5.5 m Neuschnee Nur einseitig linear gelagert Komplett-System mit umfrangreichem Zubehörprogramm Mit Typenstatik ETA und aBG beantragt Die Montage in 10 Schritten zum freitragenden Vordach. Eleganza canopy besticht durch seine einfache Montage. Viele innovative Details erleichtern dabei die Installation. Das Profil wird mittels Verschraubung durch die Langlöcher im Profil an der Fassade fixiert, so kann das Profil an der Fassade in horizontaler Richtung perfekt ausgerichtet werden. Die Kanten der Glasscheibe werden vor dem Einschieben in das Profil mit einem Glasschutzgummi wirkungsvoll geschützt. Info Sicherheit Eine ausreichende Tragfähigkeit der Befestigungsmittel und des Untergrundes ist sicherzustellen und statisch nachzuweisen. Vorgaben und Hinweise aus Planungshandbuch und Typenstatik sind genau zu beachten und umzusetzen. Befestigungsmittel sind entsprechend Wandart und Belastung auszuwählen. Die Herstellerhinweise sind zu beachten. LED-Beleuchtung Optional ist eine Beleuchtung durch LED-Lichtbänder in hoher Markenqualität von OSRAM erhältlich - perfekt abgestimmt auf eleganza CANOPY
