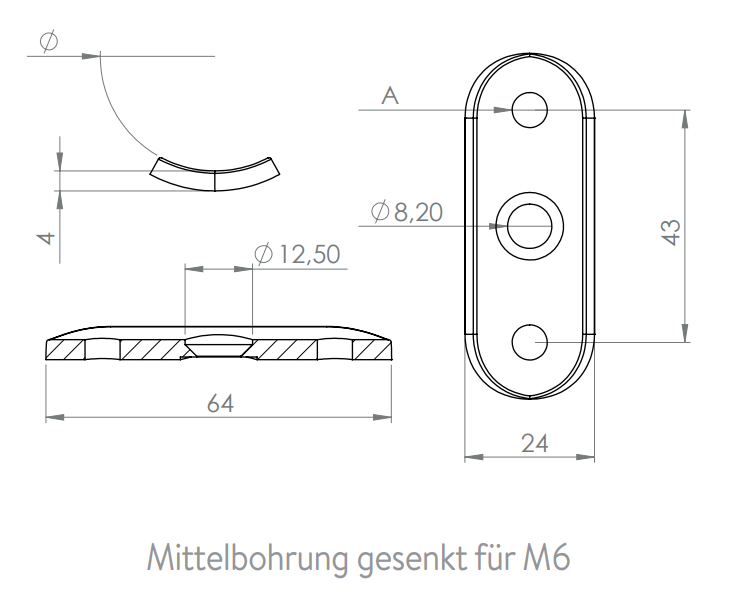

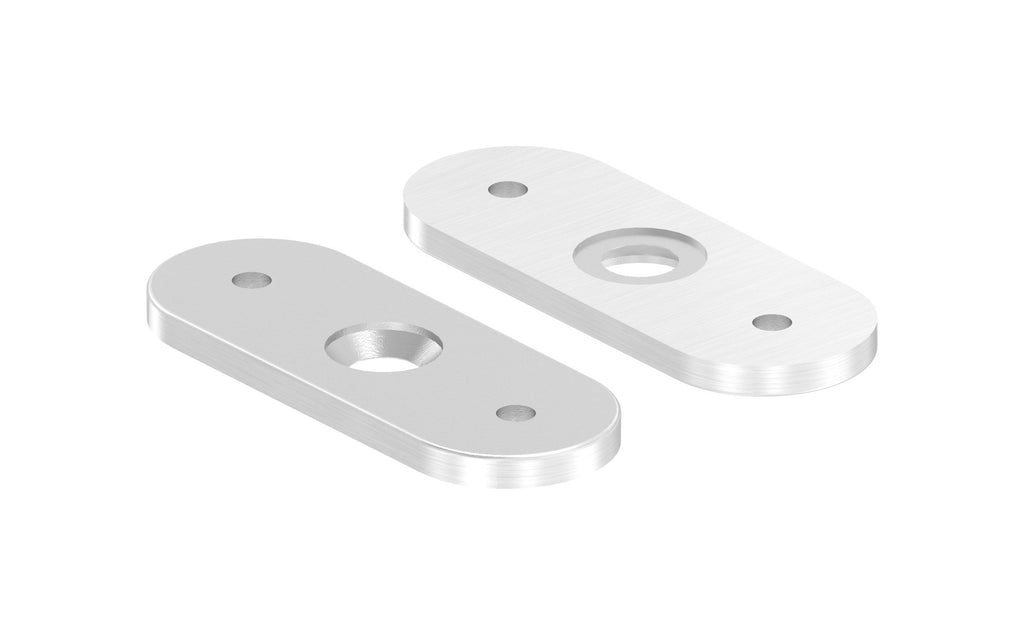

Handlaufanschlussplatte 64 x 24 x 4 mm, flach oder für Rohr, 2 x Ø 4,2 mm Bohrung (zum Vernieten) / 2 x Ø 6,5 mm Bohrung (zum Verschrauben), Mittelbohrung gesenkt für M6, Material: Edelstahl V2A (1.4301) / Edelstahl V4A (1.4401/04) Oberfläche geschliffen Korn 240
Technische Daten
| Anschluss für Handlauf | 2 Bohrungen | Mittelbohrung | Montage | Werkstoff |
|---|---|---|---|---|

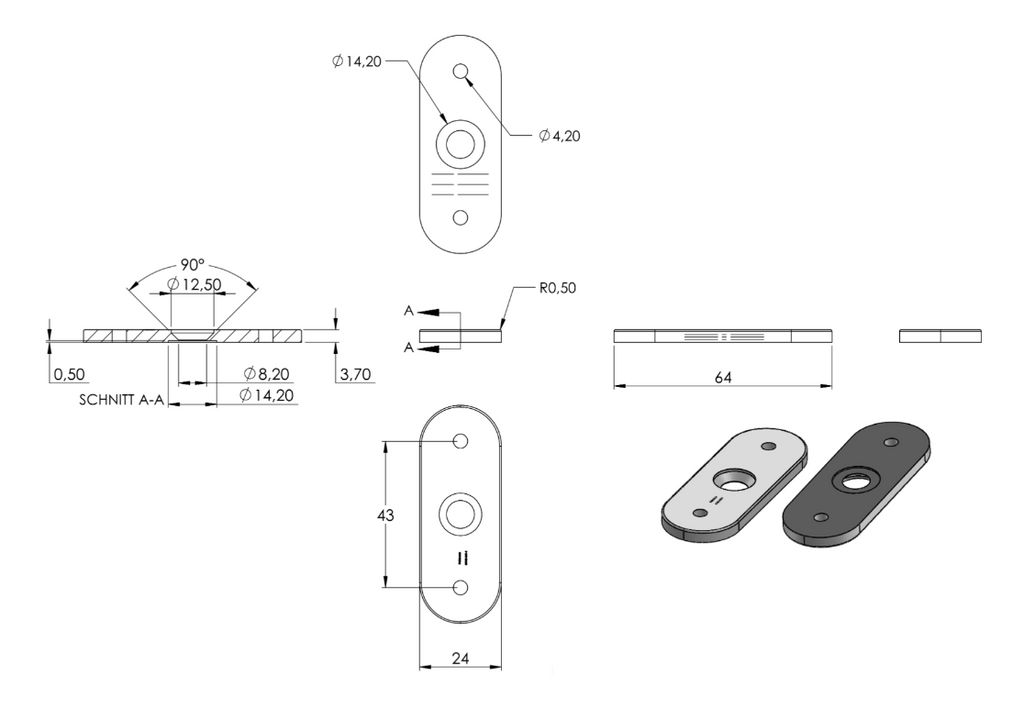

| flach | Ø 4,2 mm, ungesenkt | gesenkt für M6 | zum Vernieten | V2A (1.4301) |

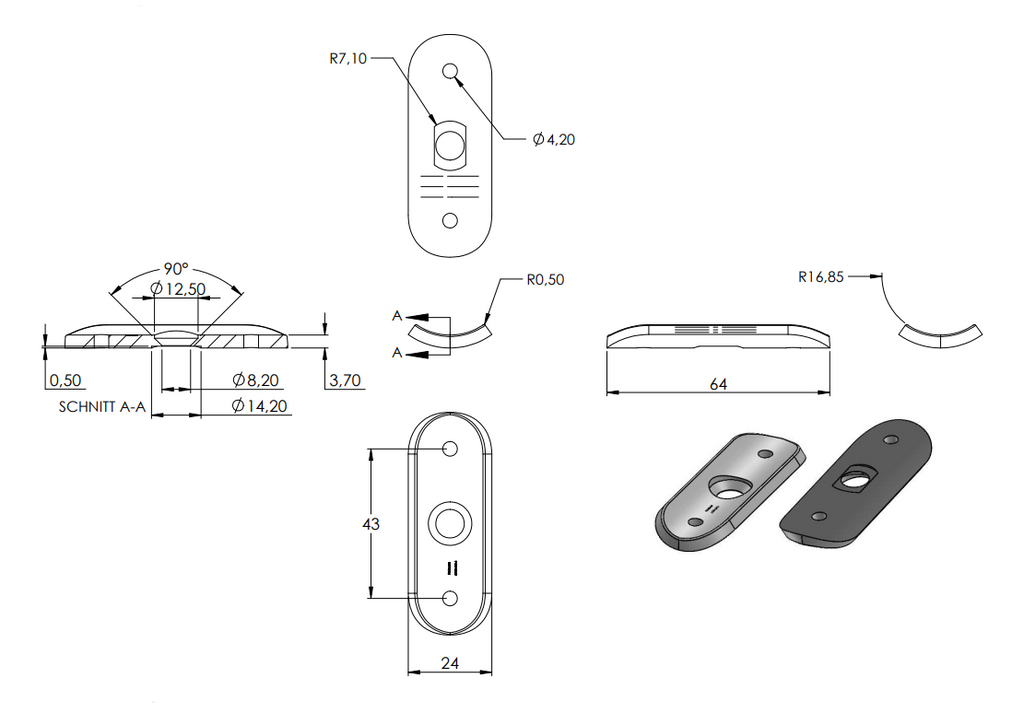

| Ø 33,7 mm | Ø 4,2 mm , ungesenkt | gesenkt für M6 | zum Vernieten | V2A (1.4301) |

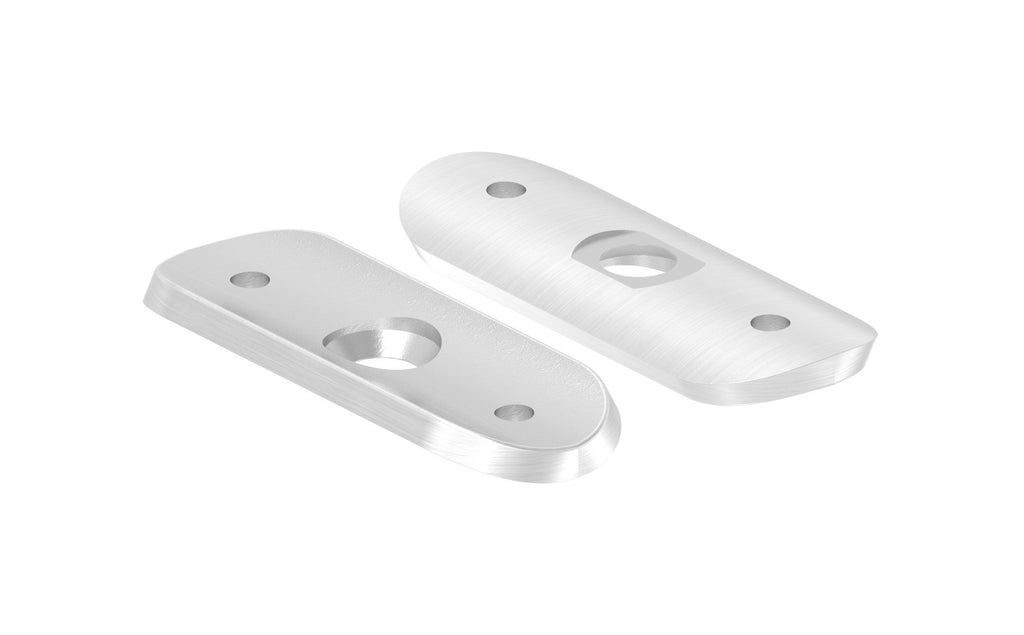

| Ø 42,4 mm | Ø 4,2 mm , ungesenkt | gesenkt für M6 | zum Vernieten | V2A (1.4301) |
| Ø 48,3 mm | Ø 4,2 mm , ungesenkt | gesenkt für M6 | zum Vernieten | V2A (1.4301) |

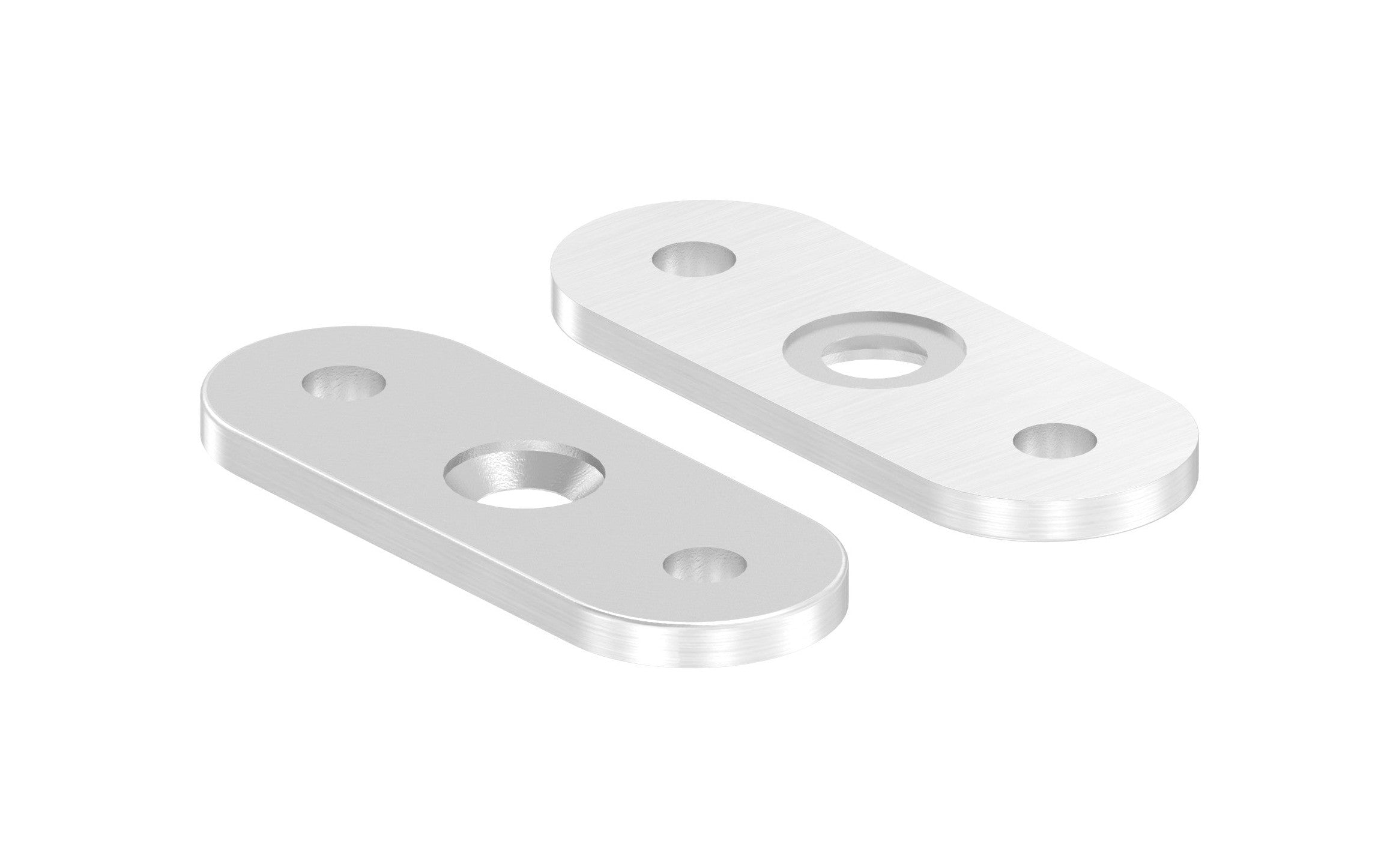

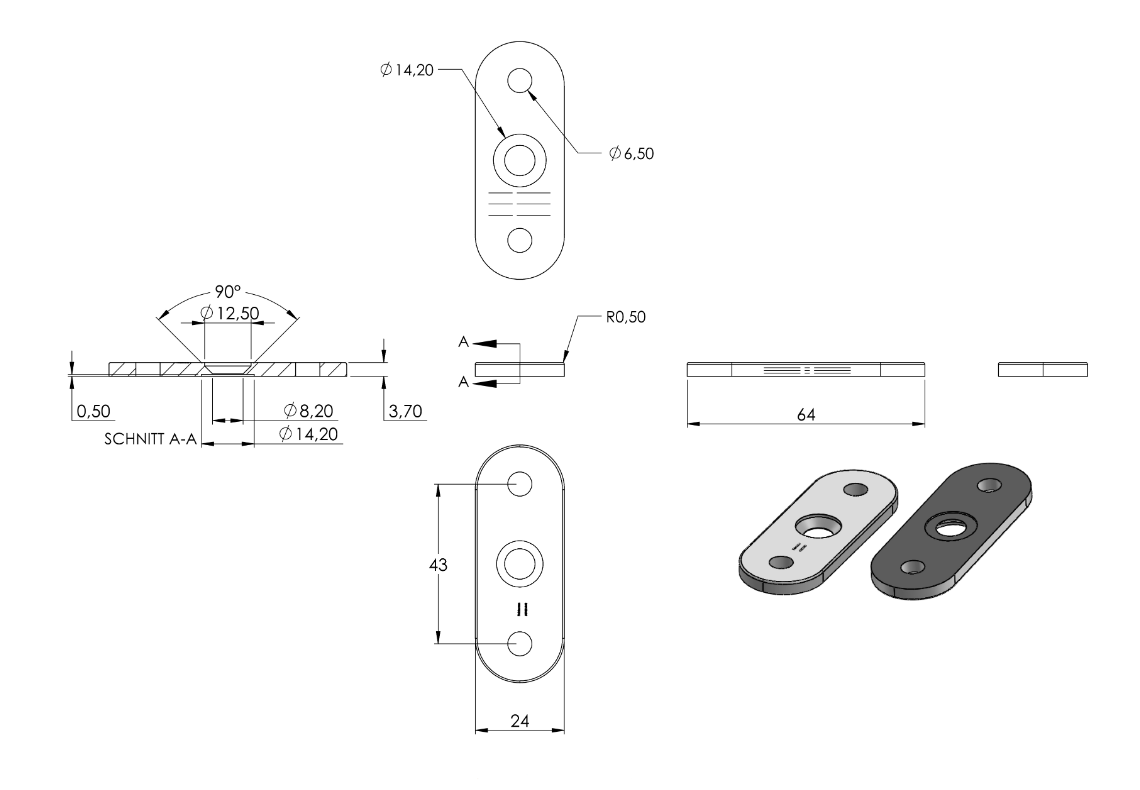

| flach | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V2A (1.4301) |

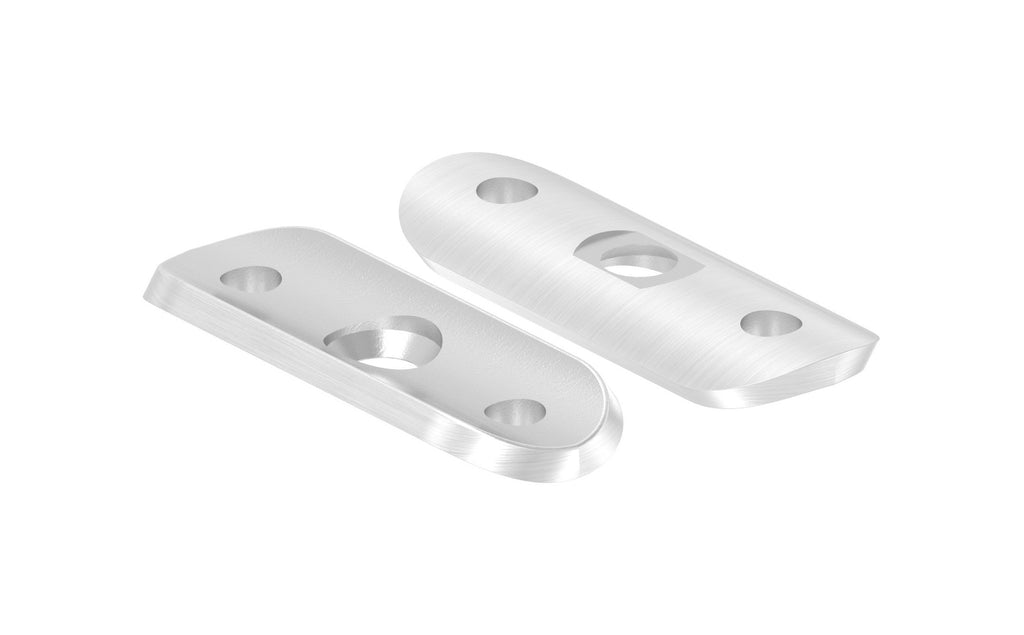

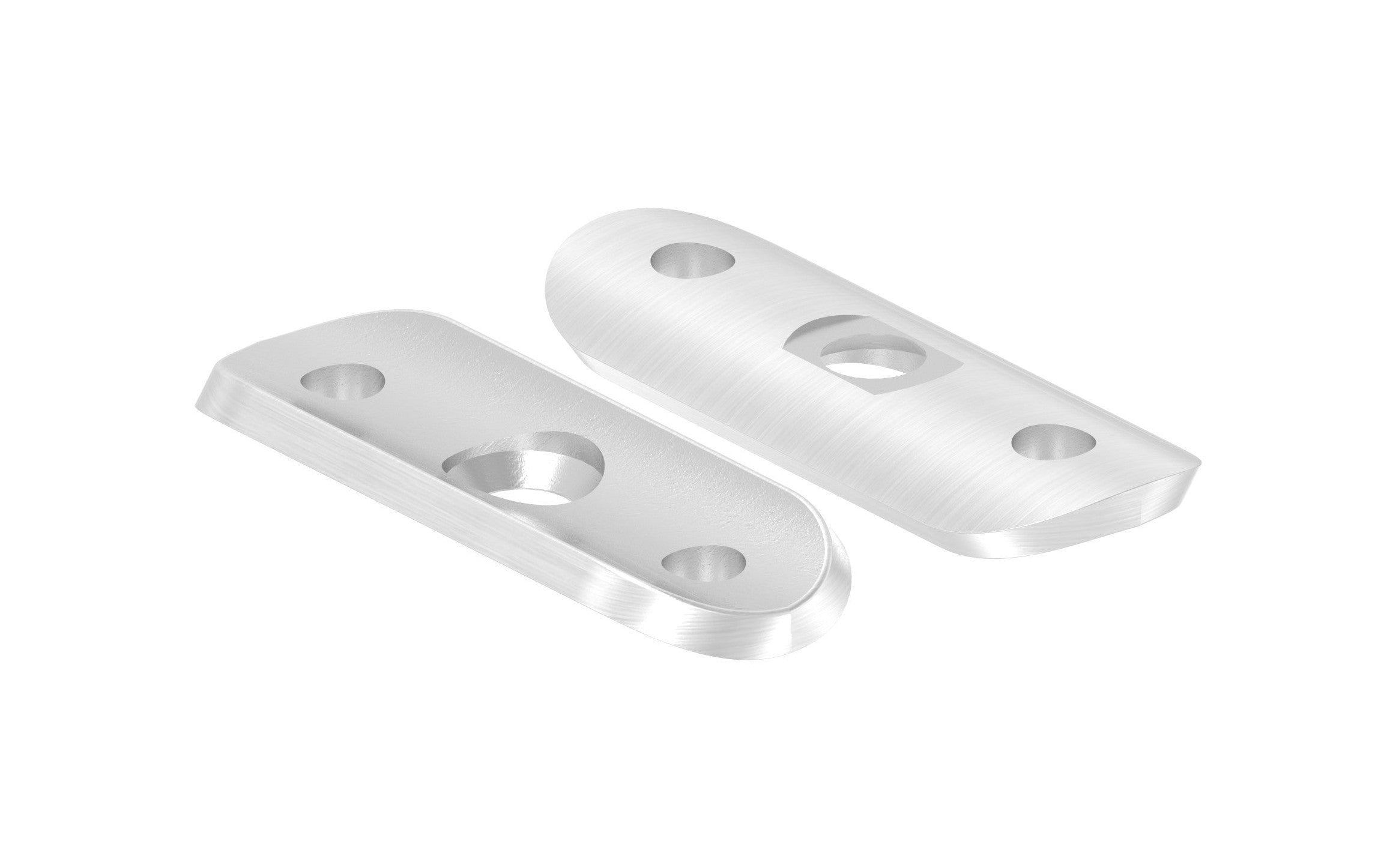

| Ø 33,7 mm | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V2A (1.4301) |

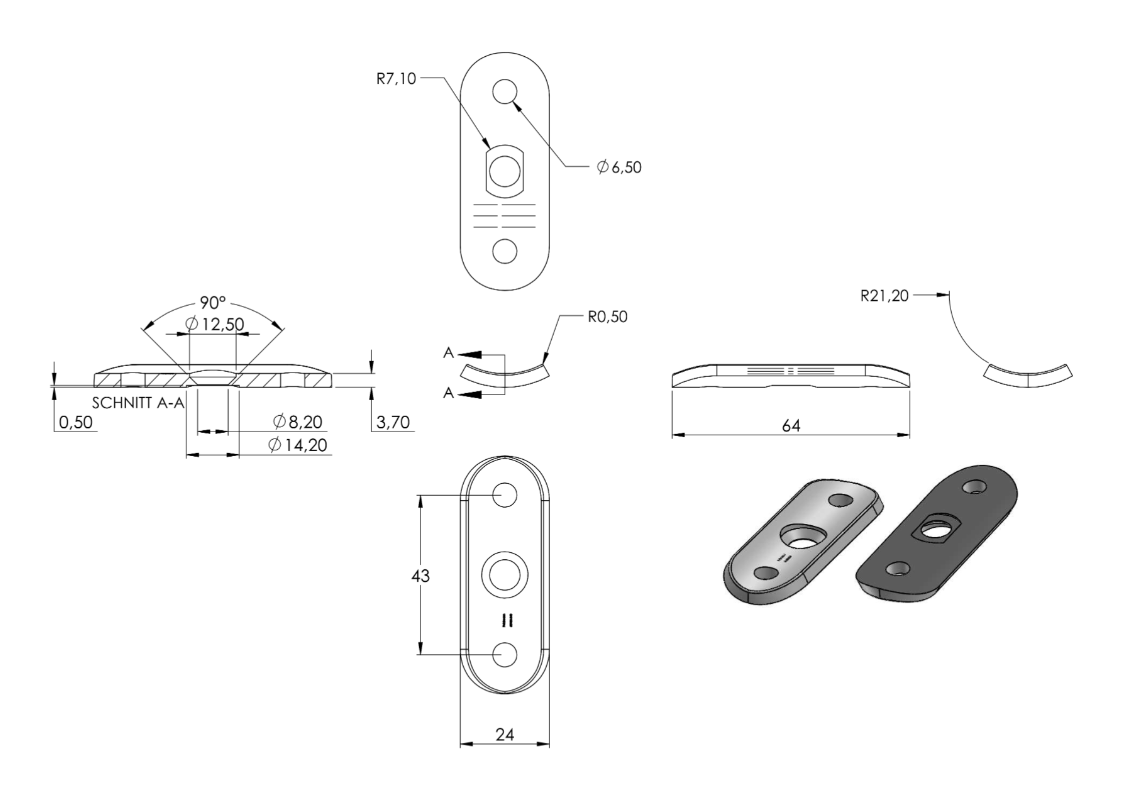

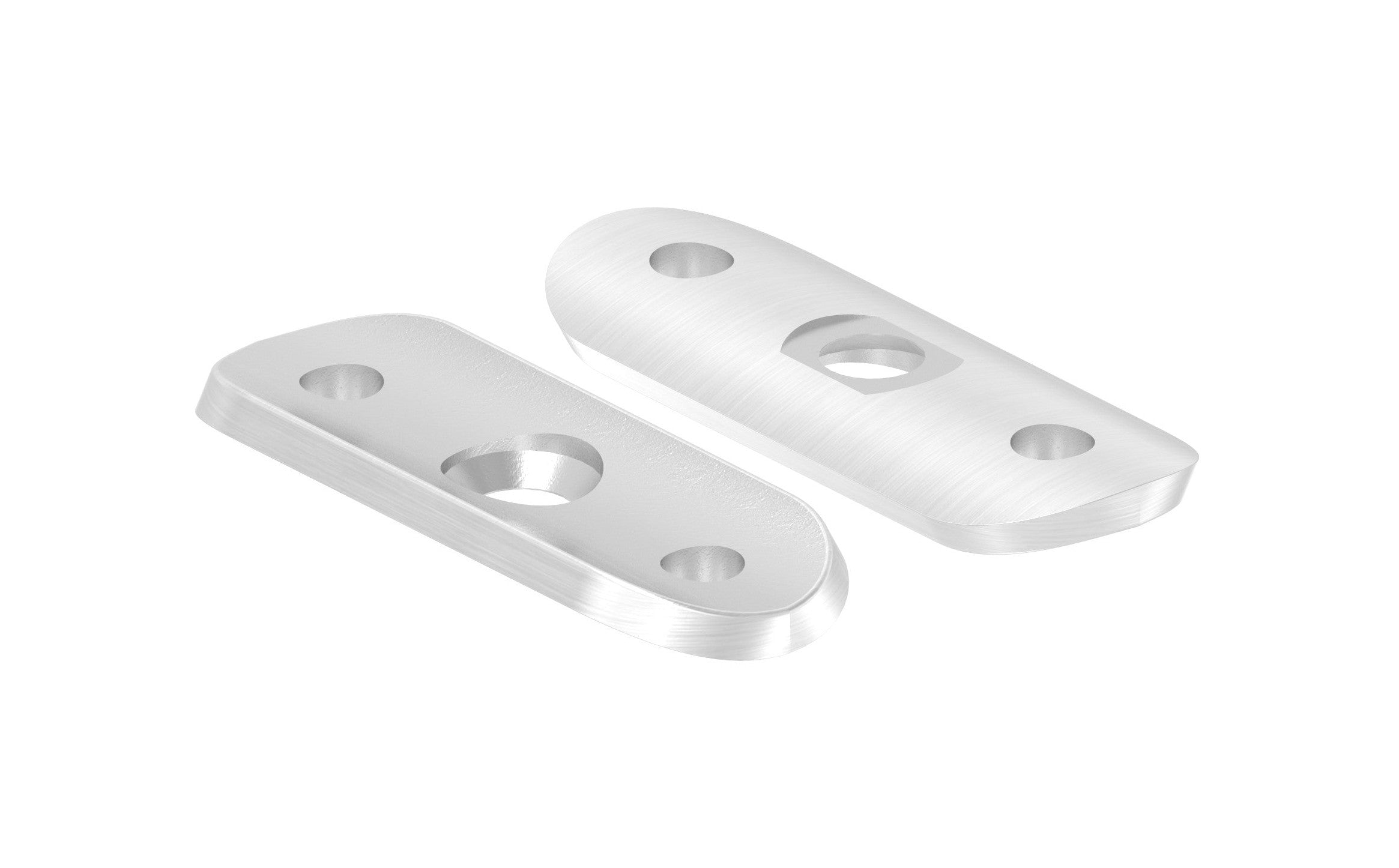

| Ø 42,4 mm | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V2A (1.4301) |

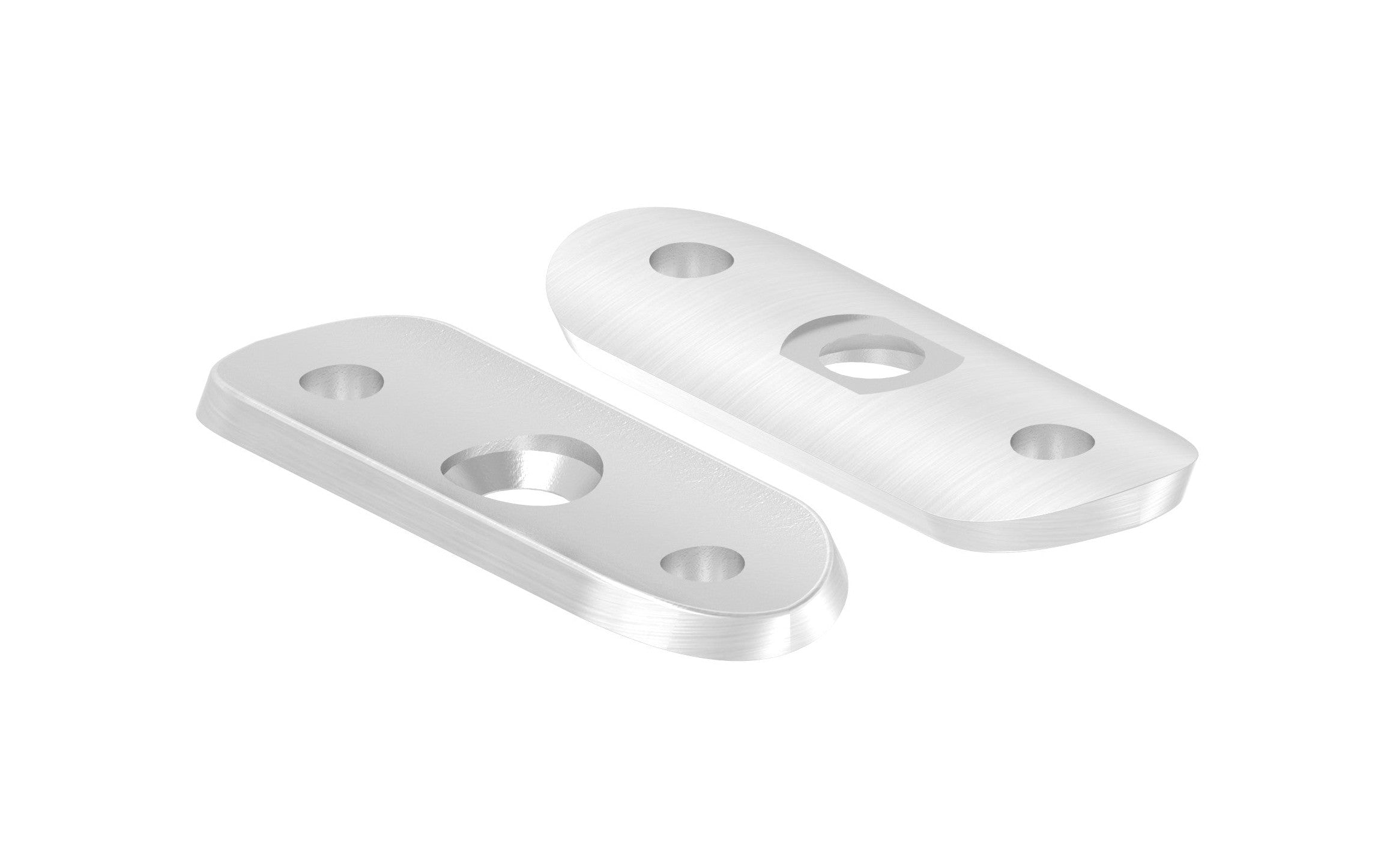

| Ø 48,3 mm | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V2A (1.4301) |
| flach | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V4A (1.4401/04) |
| 33,7 mm | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V4A (1.4401/04) |
| 42,4 mm | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V4A (1.4401/04) |
| 48,3 mm | Ø 6,5 mm , ungesenkt | gesenkt für M6 | zum Verschrauben | V4A (1.4401/04) |
